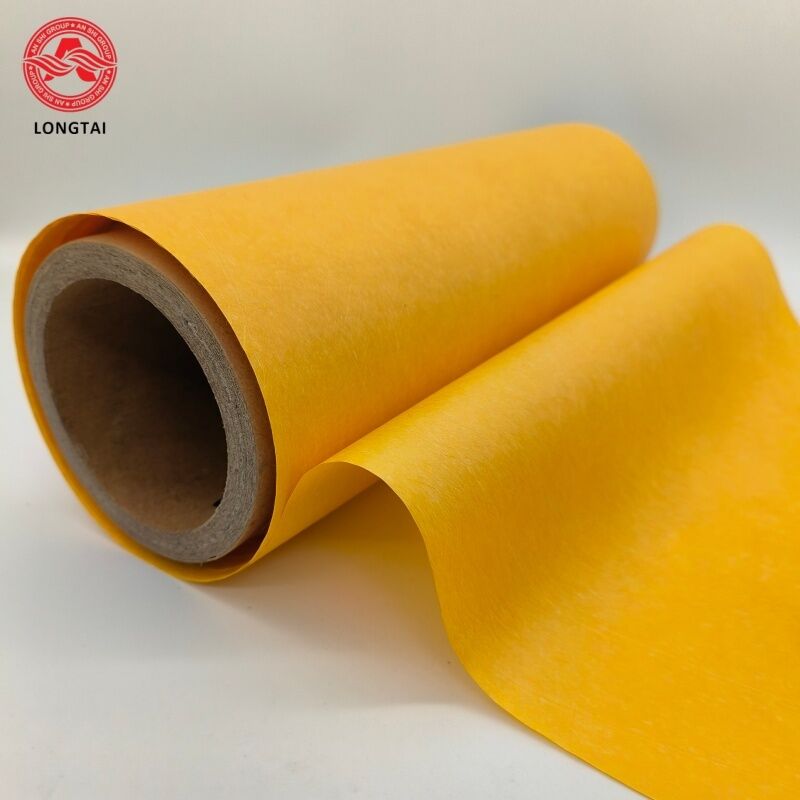

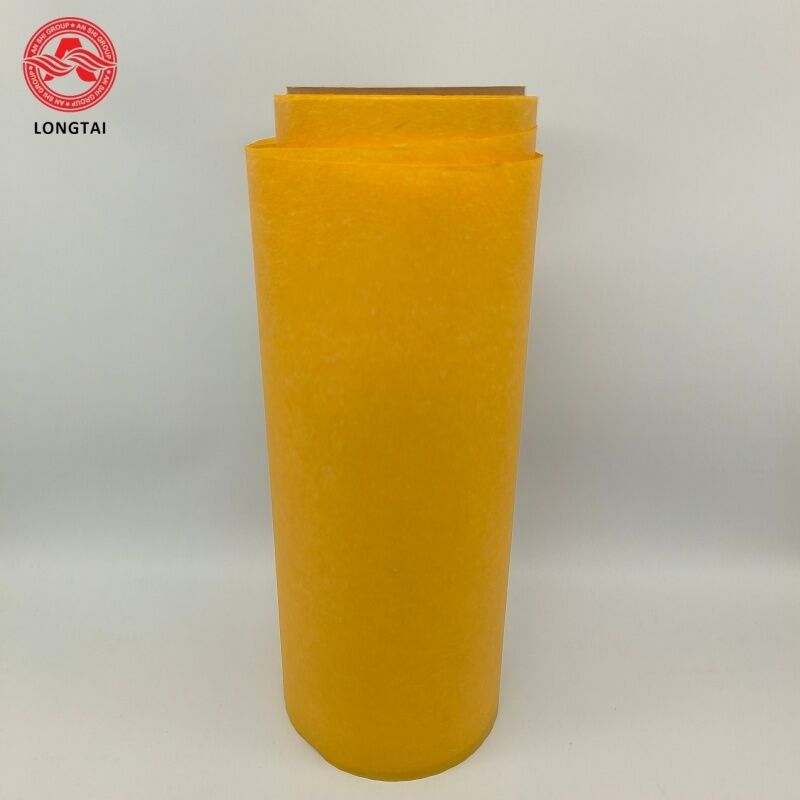

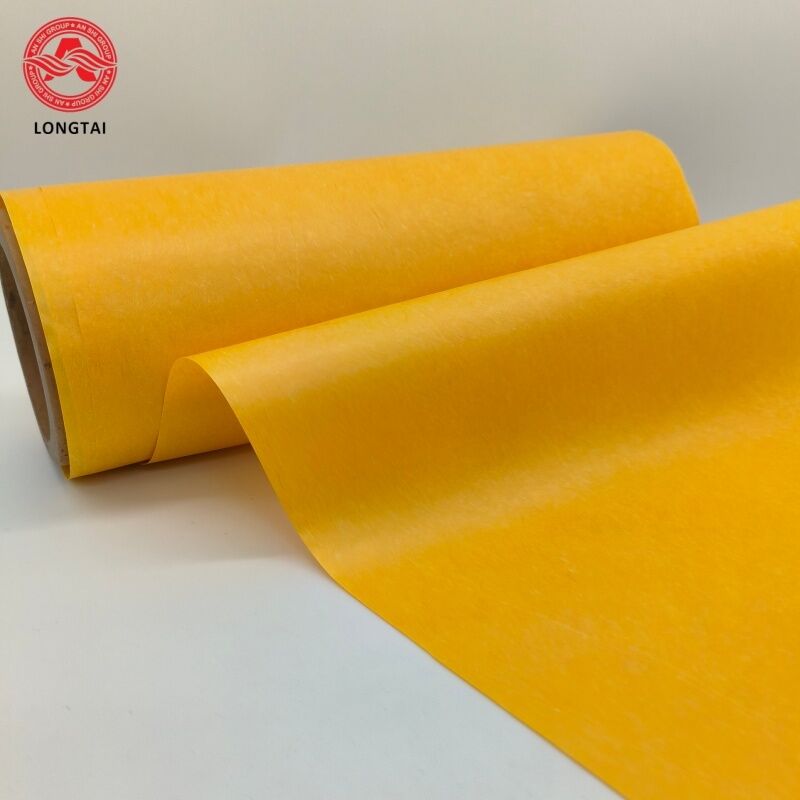

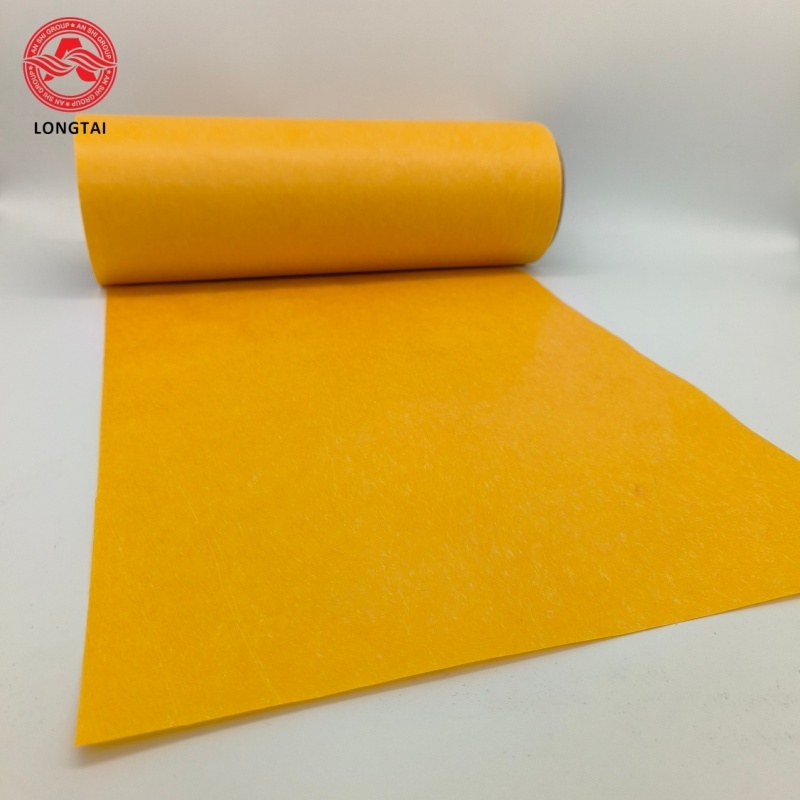

280°C Ανθεκτικό στη θερμότητα χαρτί πολυαμιδίου, αξιόπιστη μόνωση μεταξύ φάσεων και περιστροφών για τον στατήρα κινητήρα

Αυτό το υψηλής απόδοσης απομονωτικό χαρτί πολυμιδίου έχει αναπτυχθεί ειδικά για την απομόνωση των μετασχηματιστών υψηλής θερμοκρασίας ξηρού τύπου και που βυθίζονται σε λάδι.Υποστηρίζει μακροχρόνια συνεχή λειτουργία στους 210°C έως 280°C, που υπερβαίνει κατά πολύ το όριο αντοχής στη θερμότητα των συμβατικών μονωτικών υλικών κατηγορίας H (180 °C), ταξινομημένων ως μονωτικό υπόστρωμα κατηγορίας C εξαιρετικά ανθεκτικό στη θερμότητα.

Κατασκευάζεται με υψηλής καθαρότητας τεχνολογία σχηματισμού ινών πολυαμιδίου, ενσωματώνει ανώτερη ηλεκτρική μόνωση, μηχανική αντοχή και θερμική σταθερότητα.Ξεπερνά τα ελαττώματα του παραδοσιακού χαρτιού αραμίτης, όπως η διηλεκτρική εξασθένιση, διαμετρική συρρίκνωση και κακή αντοχή σε γήρανση του ελαίου σε υψηλές θερμοκρασίες, που ανταποκρίνεται τέλεια στις απαιτήσεις μόνωσης των ζωνών καυτών σημείων σε μετασχηματιστές υψηλής τάσης.

• Δύναμη πάχους: 0,06 mm ~ 0,3 mm, διαθέσιμα προσαρμοσμένα πλάτη κοπής
• Δυνατότητα διηλεκτρικής: ≥ 15kV, σταθερή απόδοση μόνωσης υπό συνεχείς υψηλές θερμοκρασίες
• Μηχανικές ιδιότητες: Διαμήκη αντοχή σε έλξη ≥ 160MPa, αντοχή σε ρήξη > 4kN/m, ευέλικτη για αυτόματη επικάλυψη χωρίς ρωγμές
• Θερμική αντοχή: θερμοκρασία λειτουργίας μακροχρόνιας διάρκειας 210°C~280°C, χωρίς μαλακίωση, συρρίκνωση ή τοξική πτητικότητα υπό διαρκή υψηλή θερμότητα
• Χημική αντοχή: Αδιάδραστο στο μετασχηματιστή μονωτικό λάδι, εμποτισμένο με βερνίκι, οξέα και αλκαλικά διαλύτες, χωρίς σκόνη ή υποβάθμιση μετά από μακρά κατάδυση

• Υπερ-υψηλή αντοχή στη θερμότητα: Σταθερή μακροχρόνια λειτουργία σε θερμοκρασία 210°C, ανθεκτική σε στιγμιαία επίδραση υπερθέρμανσης κατά τη διάρκεια υπερφόρτωσης του μετασχηματιστή, παρατείνοντας σημαντικά τη διάρκεια ζωής του εξοπλισμού
• Αξιόπιστη διηλεκτρική απόδοση: Μικρή πτώση τάσης διακοπής υπό υψηλή θερμοκρασία, υψηλή συχνότητα και κατάδυση σε λάδι, περιορισμός της συσσώρευσης φόρτισης στο χώρο και της μερικής εκφόρτισης
• Εξαιρετική μηχανική αντοχή: Υψηλή αντοχή στη τράβηξη και την ρήξη, καλή ευελιξία για περιτύλιξη περιτύλιξης και ενδιάμεση επένδυση χωρίς βλάβη
• Χαμηλή θερμική συρρίκνωση: Σταθερή διάσταση σε ευρύ εύρος θερμοκρασιών, χωρίς παραμόρφωση μετά από μακροχρόνια λειτουργία υψηλών θερμοκρασιών για την εξασφάλιση της δομής μόνωσης της περιέλιξης
• Αντιφλεγμονώδης και φιλικός προς το περιβάλλον: Αυτοσβήσιμος, χωρίς αλογόνες και μηδενική εκπομπή βλαβερών αερίων σε υψηλές θερμοκρασίες, σύμφωνα με τα πρότυπα πυρασφάλειας για μετασχηματιστές ξηρού τύπου

Το απομονωτικό χαρτί πολυαμιδίου χρησιμεύει ως η ευέλικτη εσωτερική μεμβράνη μονόκλισης, η μονόκλιση μεταξύ των στροφών και ο διαχωρισμός μεταξύ των φάσεων για τους στατορ.

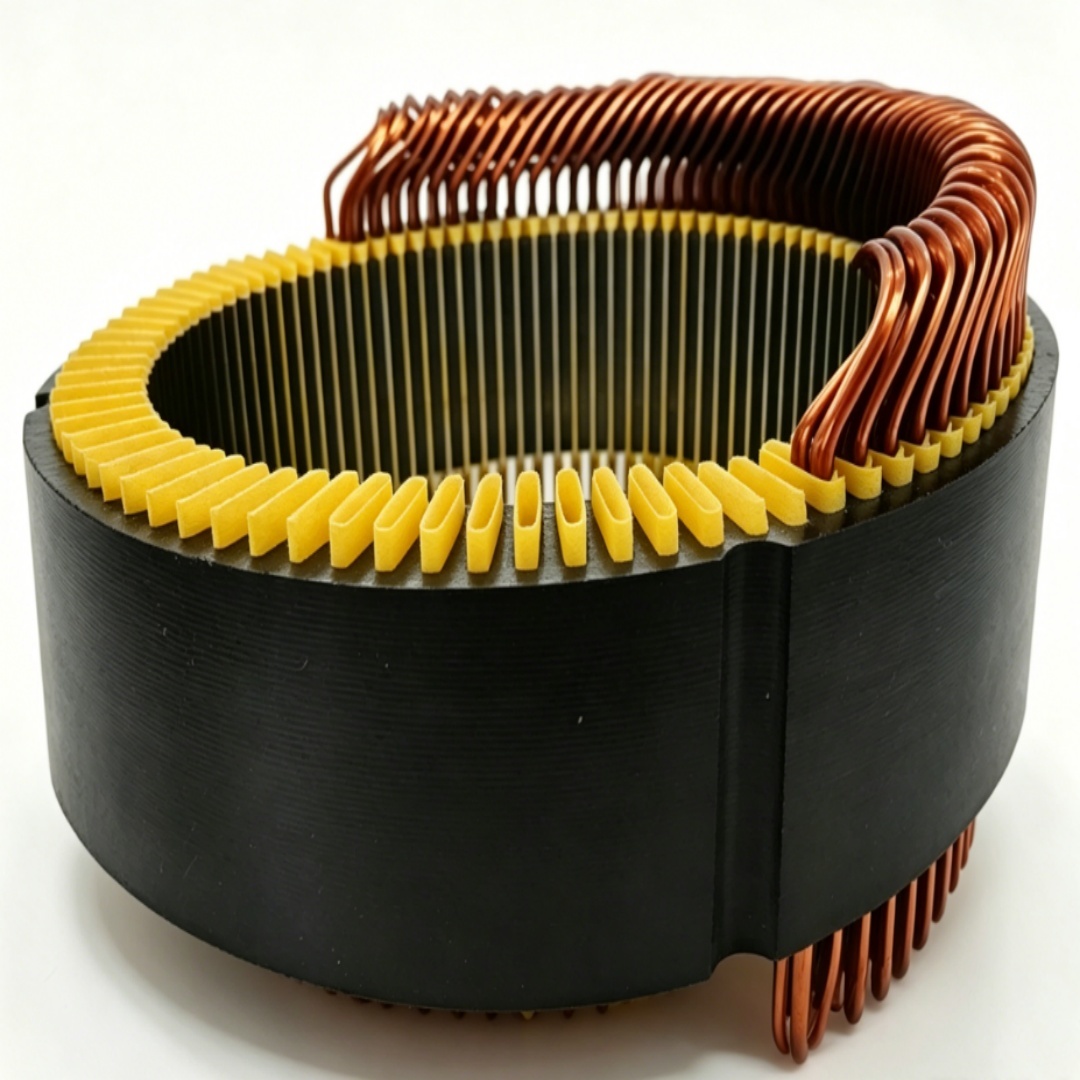

Λειτουργεί ως η πρωταρχική μόνωση εδάφους μεταξύ των περιστρεφόμενων αγωγών και του πυρήνα του στατήρα (το άσπρο καλούπι μεμονωμένο μονωτικό στοιχείο που εμφανίζεται στο στατήρα επίπεδου καλωδίου της καρφίτσα σας).

1. Απομόνωση τρύπας (κεντρική εφαρμογή)

   Μεταξύ του εσωτερικού τοιχώματος του πυρήνα του στατορίου από σιλικόνιο χάλυβα και των τυλιγμών χαλκού, απομονώνει ηλεκτρικά την κυψελωμένη κυψέλη του πυρήνα από τους αγωγούς τυλιγμού για να αποτρέψει βραχυκυκλώματα διακοπής εδάφους.Η ευέλικτη ιδιότητά του επιτρέπει την απόλυτη συμμόρφωση με το ακανόνιστο περίγραμμα των σχισμών του στατορ, καθιστώντας το απαραίτητο υλικό για τους κινητήρες επίπεδου καλωδίου.

2. Μεταφυσική μόνωση

   Σφραγισμένα ανάμεσα σε τριστάσιοι τυλιγμοί χαλκού για να αποφεύγεται η σύντομη σύνδεση μεταξύ των αγωγών διαφορετικών ηλεκτρικών φάσεων.

3. Τελικό στρώμα μαξιλάρι

   Ελαστικός χαλί-αποσβεστήρας τοποθετείται στο κάτω μέρος των προεξοχών για την απορρόφηση των δονήσεων και την πρόληψη των κοφτερών άκρων του χαλκού από γρατζουνιές και την καταστροφή του μονωτικού φιλμ του σμάλτου του καλωδίου.

Βασική λειτουργία: Ευέλικτο συμβατό μεμονωτικό φράγμα για την απομόνωση των αγωγών κυκλωμάτων, προσαρμοσμένο για στενές, λυγιστές κοιλότητες.
